パラレル・シーム溶接機

パラレル・シーム溶接機 ヴィーナス III


半導体パッケージ溶接専用のシーム溶接機
低価格でありながら、リッドとパッケージを高品質に仕上げます。


ヴィーナスⅢは、精密電子部品、光工学部品などの封止溶接専用に
開発されたシーム溶接機です。交流式電源がしっかりと、そして確実に
リッドとパッケージに熱を加えてシーム溶接します。


溶接のお問い合わせ 印刷する

パラレル・シーム溶接機 ヴィーナス III画像

パラレル・シーム溶接機 ヴィーナス IIIの概要

エア圧・リニア駆動式の半自動シーム溶接機


パッケージのサイズや電流値を入力後、リッドとパッケージを治具にセットして
スタートボタンを押すだけの半自動溶接機です。
リニア駆動のステッパーモーターとエア圧により、位置精度を 0.0254mm 単位でコントロール。
グローブボックス内での操作を考慮したフラットパネルなので、キー操作も簡単に行えます。



パラレル・シーム溶接機 ヴィーナス IIIの機能

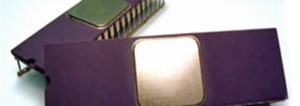

  シーム溶接前の仮止めで、ズレを防止       溶接サンプル例 その1       溶接サンプル例 その2
  シーム溶接前の仮止めで、ズレを防止         溶接サンプル例 その1         溶接サンプル例 その2



■ タック(仮止め)機能が、本溶接前にパッケージ上のリッドを仮止めします。
■ 最小 5mm 〜 最大152mm のパッケージであれば、シーム溶接が可能です。
■ 溶接電流は、 20%〜99%までの位相角制御。
■ パッケージのサイズを入力すれば、通電時間は自動的に換算されます。
■ 万が一問題が発生した時は、各エラーメッセージ機能によって自動的に溶接を停止。
■ エア圧制御の加圧力は、最高 4,500gf と、大きめのパッケージにも対応します。
■ 真空オーブンやグローブボックスと組合せ、ひとつのシステムとして、多くのお客様にご利用いただいております。


パラレル・シーム溶接機 ヴィーナス IIIの仕様

入力

単相208-240VAC 20A 50/60Hz

トランス容量

0.9KVA

トランス一次側電圧

200V

トランス二次側電圧

3V

制御

マイクロプロセッサー制御

パルス制御

パルス振幅と通電時間制御

適用辺長

5〜152 mm

適用加圧

25.5g〜4,500g

駆動方式

ステッパーモータにより、0.0254mm単位で駆動

寸法重量:電源トランス部

H275mm x W237mm x D419mm 19Kg

寸法重量:ヘッド駆動部

H206mm x W194mm x D410mm 19Kg
