ハンダ付け･リフロー熱カシメ用電源 ユニフロー4
|
ヒーターチップ電極の先端を正確に温度管理 リフロー･ハンダ付けや、熱カシメなどの実装技術、
|
 |
|
最大1000℃のパルスヒートコントロール。0.1秒、1℃単位の正確な温度制御
どんな条件下であってもリフロー･ハンダ付けが行なえるよう、
温度や時間などの条件を細かく設定できます。
0℃から600℃（オプション：1000℃まで）の間であれば1℃、0.1秒単位で設定可能。
加熱･冷却はほんの一瞬ですので、実装したい箇所以外への熱影響はほとんどありません。
グラフィカル表示で、プロファイル確認
熱のプロファイルは、画面に表示されるグラフを
確認しながら行えますので、条件出しも楽々。
I/Oポート付なので、SPC（統計的工程管理）もPCで行えます。
微妙な温度設定･熱の安定供給にも優れています。
 |
|
 |
|
 |

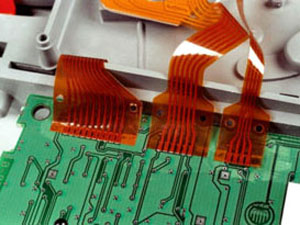

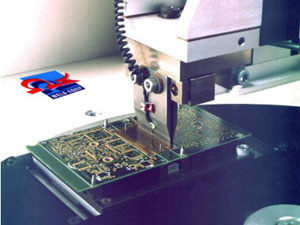

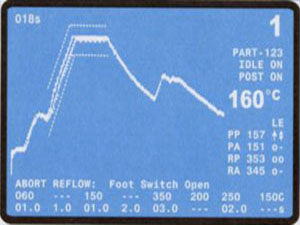

| 液晶画面で、波形や設定値を確認 | FFC接合例 | 幅の広いワーク用治具 一例 |
■ エンベロープ機能は、測定温度の上限･下限を設定し、
波形を管理。品質管理には欠かせない機能です。
■ 前機種にはなかったBASE（基準時間）、RISE2（昇温2）、
POST HEAT PULSE（後熱パルス）、COOL（冷却）など
温度･時間が設定可能になり、予熱、後熱の制御も可能になりました。

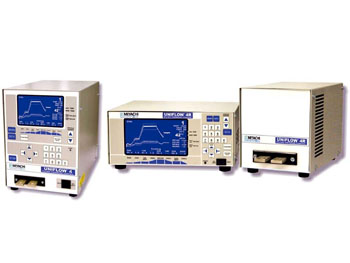

■ ユニフロー4は、標準タイプ以外に、リモートタイプ（トランス分離型）も提供しております。
リモートタイプのメリットは、溶接ヘッド、トランス間の距離を短縮させることで、
出力ロスを減少できます。自動機搭載にオススメしております。
■ 溶接条件は、15までプログラム可能。
■ ヒーターチップ電極は、標準品で全113アイテムを取り揃えております。
熱電対もE，K，Jを標準サポート。詳しくはお問合せ下さい。
| 入力電圧 | 90-132VAC 50-60Hz 単相 15A、 180-264VAC 50-60Hz 単相 15A |
||
| 温度設定範囲 |
|
||
| 時間設定範囲 |
|
||
| 温度精度 | ±2% か ±6℃ （どちらか大きい方） | ||
| 繰り返し精度 | ±1％ | ||
| 溶接条件 | 15条件 プログラム可能 | ||
| 加熱速度（4種） | FAST、MEDIUM、SLOW、VERY SLOW | ||
| 通信ポート | RS232/485各ポート | ||
| 外形寸法･重量 | ユニフロー4（標準タイプ）： H319mm x W254mm x D466mm トランス2kVAの場合 21.8kg トランス4kVAの場合 27.2kg ユニフロー4R（リモートタイプ）： 本 体 H132mm x W285mm x D282mm 8.6kg トランス H198mm x W179mm x D370mm 21.8kg トランスは4kVAのみ |
リフロー･はんだ付けに最適な溶接ヘッド ラインナップ
| 型式 | 加圧力 | 操作法 |
| 50F/LRF | 40g〜1.0kg | マニュアル式 |
| 50F/RF | 125g〜1.0kg | マニュアル式 |
| 87A24 | 230g〜9.0kg | エアシリンダ式 |
| 87F | 120g〜9.0kg | マニュアル式 |
| 180A24 | 2.2kg〜45kg | エアシリンダ式 |
 |
 |
